2013年01月15日

[C# WPF]キャンバスの倍率を設定できるようにする

Canvasにはさまざまな図形を配置する事ができますが、
今回はCanvasの表示倍率を変更できるようにします。

サンプルです。

[xaml]

<Window.Resources>
<x:Array x:Key="ScaleItems" Type="s:Int32">
<s:Int32>200</s:Int32>
<s:Int32>100</s:Int32>
<s:Int32>75</s:Int32>
<s:Int32>50</s:Int32>
<s:Int32>25</s:Int32>
</x:Array>
</Window.Resources>
<Grid>
<Grid.RowDefinitions>
<RowDefinition Height="Auto"/>
<RowDefinition/>
</Grid.RowDefinitions>
<ComboBox ItemsSource="{StaticResource ScaleItems}"
SelectedValue="{Binding Scale, UpdateSourceTrigger=PropertyChanged}"
Width="70" Height="23" Margin="5" HorizontalAlignment="Left"/>
<Canvas Grid.Row="1">
<Canvas.RenderTransform>
<ScaleTransform ScaleX="{Binding CanvasScale}" ScaleY="{Binding CanvasScale}"/>
</Canvas.RenderTransform>
<Rectangle Canvas.Left="100" Canvas.Top="100" Width="100" Height="40" Fill="Red"/>
<Ellipse Canvas.Left="200" Canvas.Top="30" Width="80" Height="80" Fill="Blue"/>
</Canvas>
</Grid>


[ソース]

public partial class MainWindow : Window, INotifyPropertyChanged
{
public int Scale
{
get { return (int)CanvasScale * 100; }
set { CanvasScale = value / 100.0; }
}

private double canvasScale = 1.0;
public double CanvasScale
{
get { return canvasScale; }
set
{
if (value > 0)
{
canvasScale = value;
}
OnPropertyChanged("CanvasScale");
}
}

public MainWindow()
{
InitializeComponent();

this.DataContext = this;
}

public event PropertyChangedEventHandler PropertyChanged = (s, e) => { };

private void OnPropertyChanged(string name)
{
PropertyChanged(this, new PropertyChangedEventArgs(name));
}
}


ComboBoxで倍率を設定します。
ComboBoxのリソースはxamlで定義しています。

倍率はCanvas.RenderTransformのScaleTransformに設定します。
設定値は0.0〜1.0の値になります。

ComboBoxで設定する値は%の値なので
ソースのプロパティで相互変換しています。

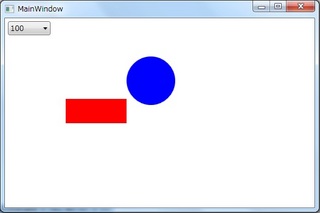

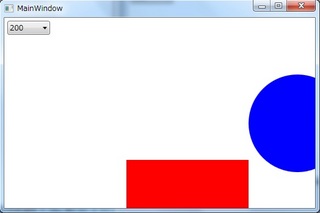

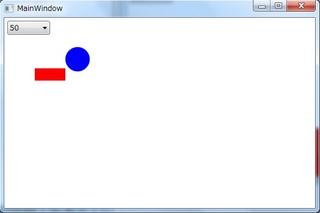

実行結果は以下のようになります。

25%、100%、200%選択時です。
